Pb（鉛）フリー対応リワーク装置
新世代 リワーク装置
新世代 リワーク装置
Rework Station MS8800
高品質なリワーク装置のお手軽導入
廉価版リワーク装置
- 多様な部品に対応した加熱プロファイル作成
- 高精度位置合わせ（手動方式）
- 簡単なノズル交換
特長
FEATURES01
多様な部品に対応した加熱プロファイル作成
・幅広い種類の部品に対応可能
・作成したプロファイルを用いて部品の取り外し、取り付けを実現
・プロファイルからピーク温度、保持時間、冷却速度などの分析可能
FEATURES02
高精度位置合わせ（手動方式）
・プリズムを採用し、基板側と部品側の合成画像による位置合わせ実現
FEATURES03
簡単なノズル交換
・ワンタッチでノズル交換可能
基本仕様
| 電源 | AC 220V 50Hz 4800W |
|---|---|
| トップヒーター | 1200W/100-400℃ |
| ボトムヒーター | 1200W/100-400℃ |
| ボトムエリアヒーター | 赤外線 400W×6 = 2400W |
| 基板サイズ | 400×400mm(Max) |
| 位置合わせ方式 | マニュアル手動操作 |
| 位置合わせカメラ | 213万画素 |
| 位置合わせ用モニター | 10インチHDモニター |
| 設定モニター | 10インチタッチスクリーンモニター |
| 外観寸法(L*W*H) | 665×600×900(mm) |
| 重量 | 約 60 Kg |
| エアー供給元 | 内蔵/外部供給不要 |

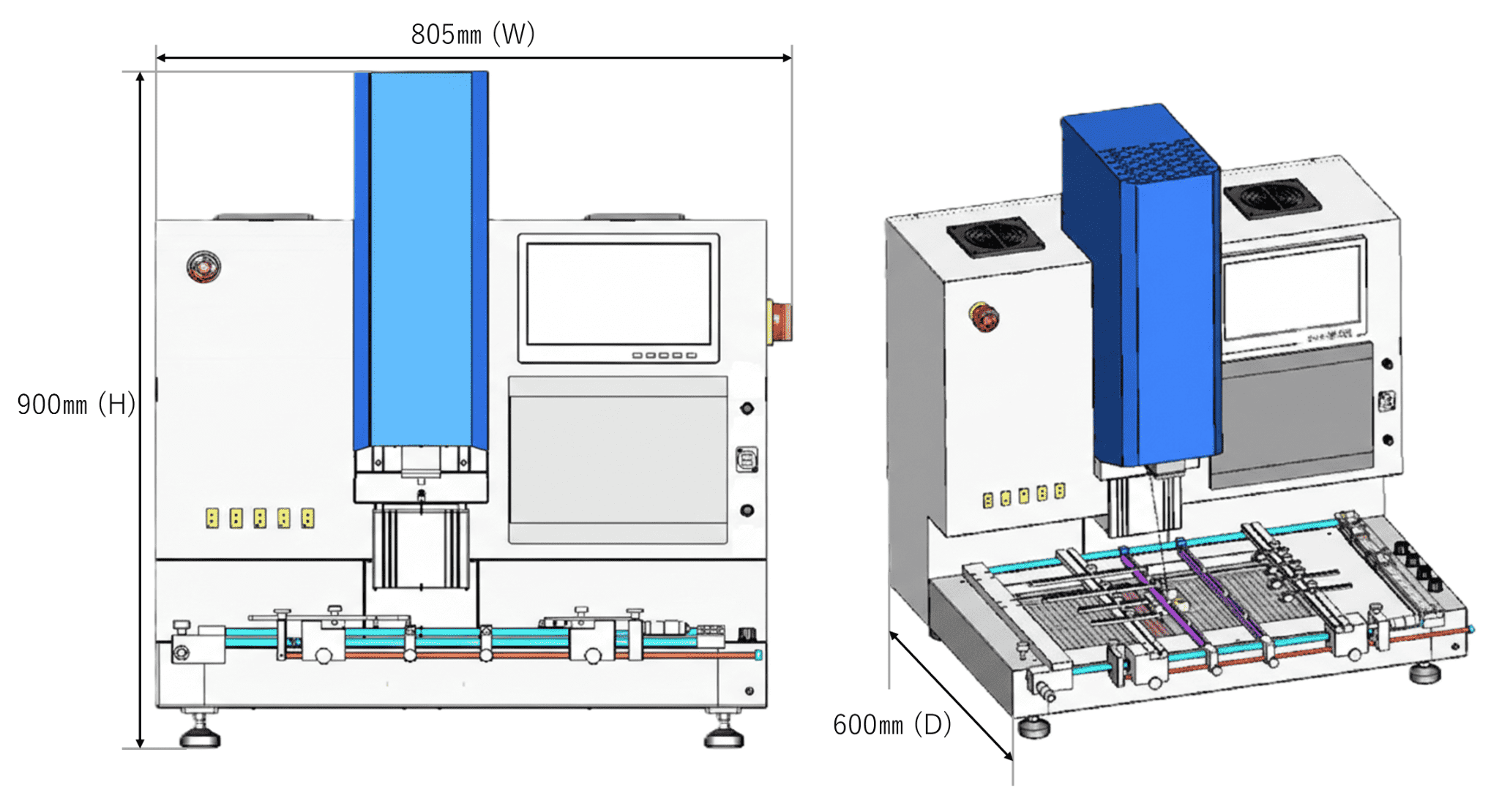

外観寸法図
