基板分割機
乾式ダイサー
乾式ダイサー
SAM-CT1520D
水不要の最新鋭ダイサー
高速＆高精度のダイシング切断
- 低ストレスかつ安全な切断（4軸制御）
- ハイパワーの集塵システムを搭載
- 給排水設備が不要
- 基板受け治具と真空吸着による固定方式
- ブレードの選択可能（GC砥石、ダイヤモンドディスク、メタルソーなど）
- 画像認識を標準装備（CCDカメラ）
- ブレードの破損、磨耗検知を標準装備
特長
FEATURES01
低ストレスかつ安全な切断
・高速回転のブレードを採用

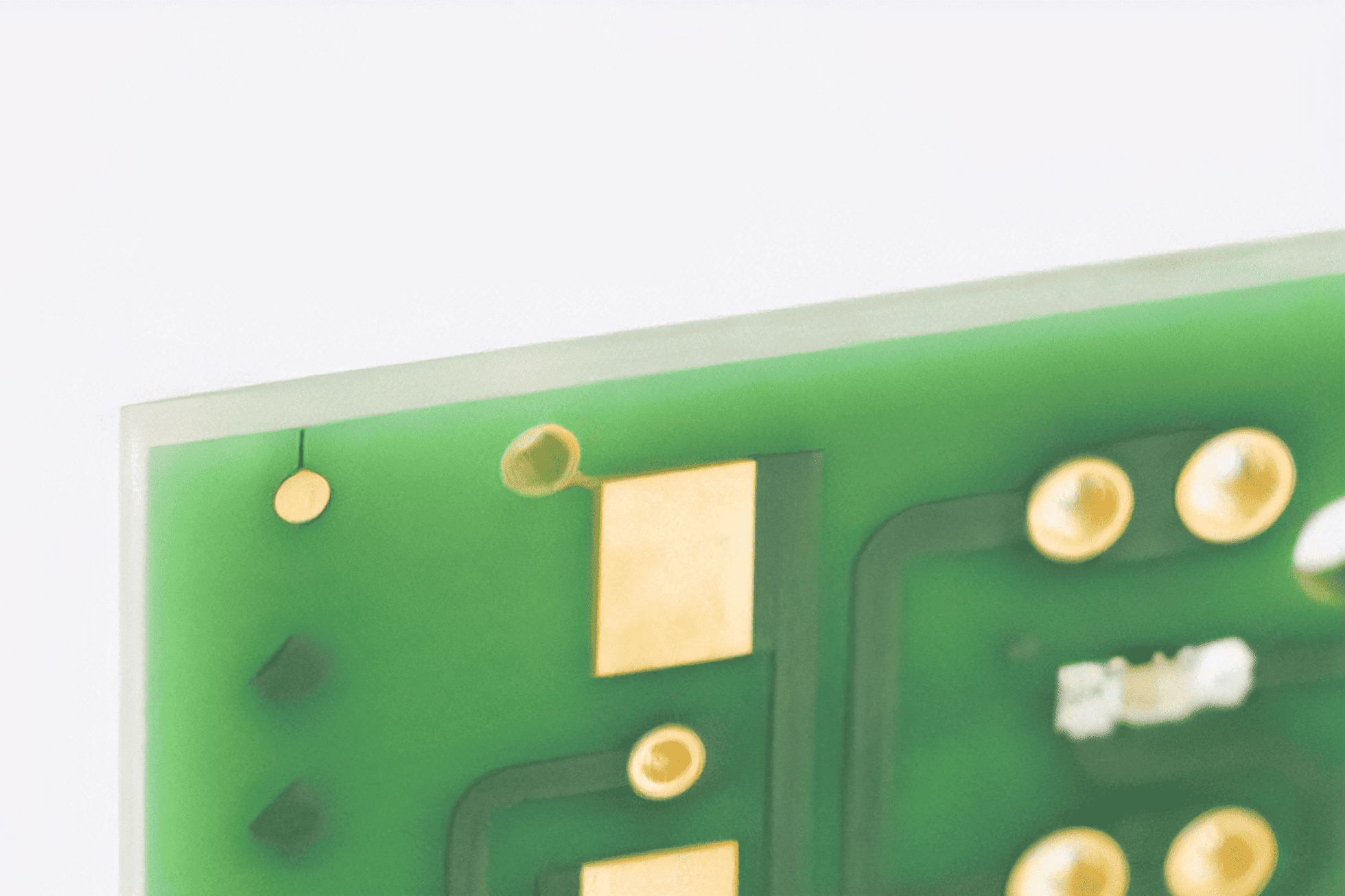

・ストレスなく安全にシャープな切断面を実現
FEATURES02

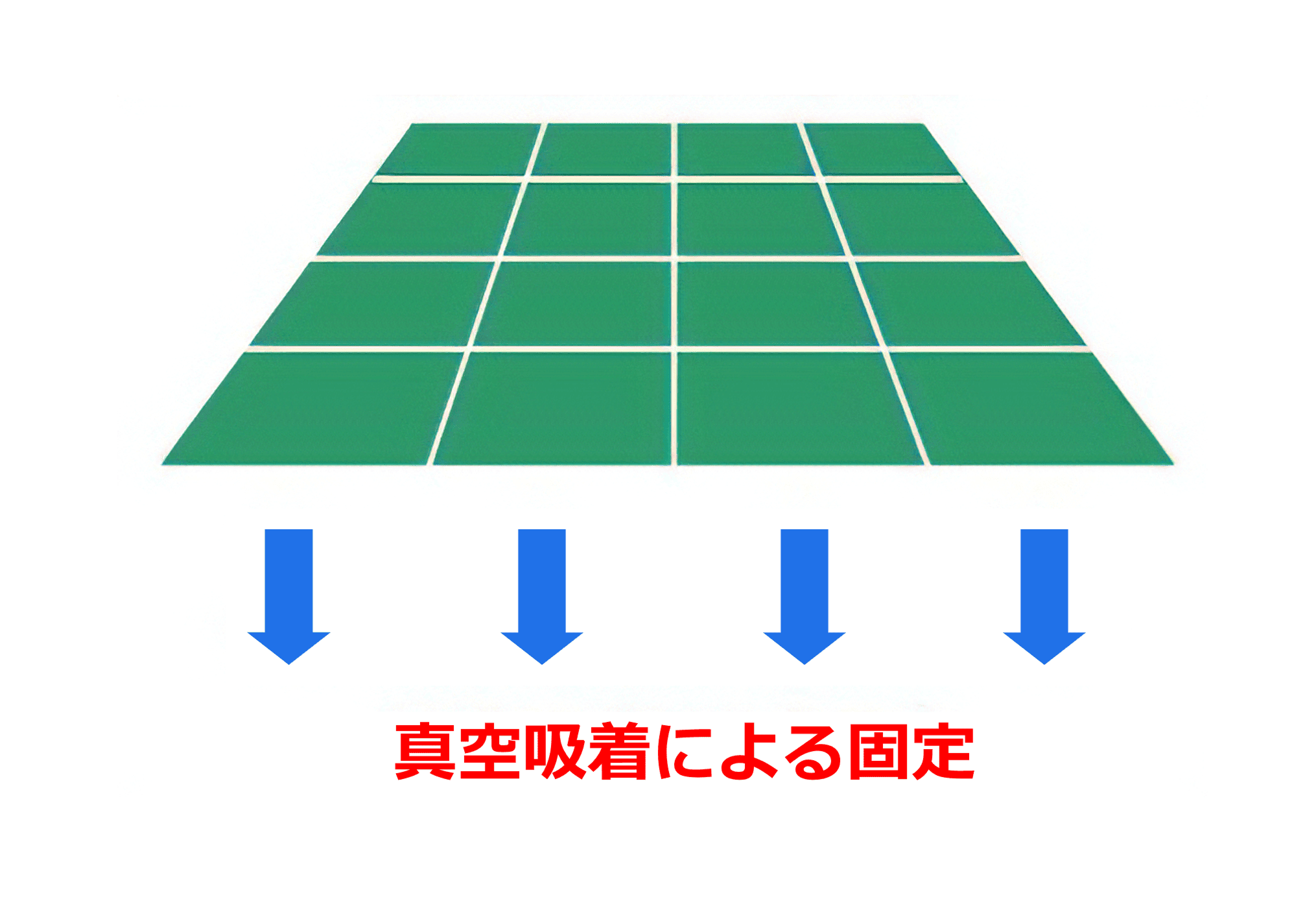

基板受け治具と真空吸着による固定方式
・ＵＶテープ等が不要
・ランニングコストを抑えることが可能
FEATURES03

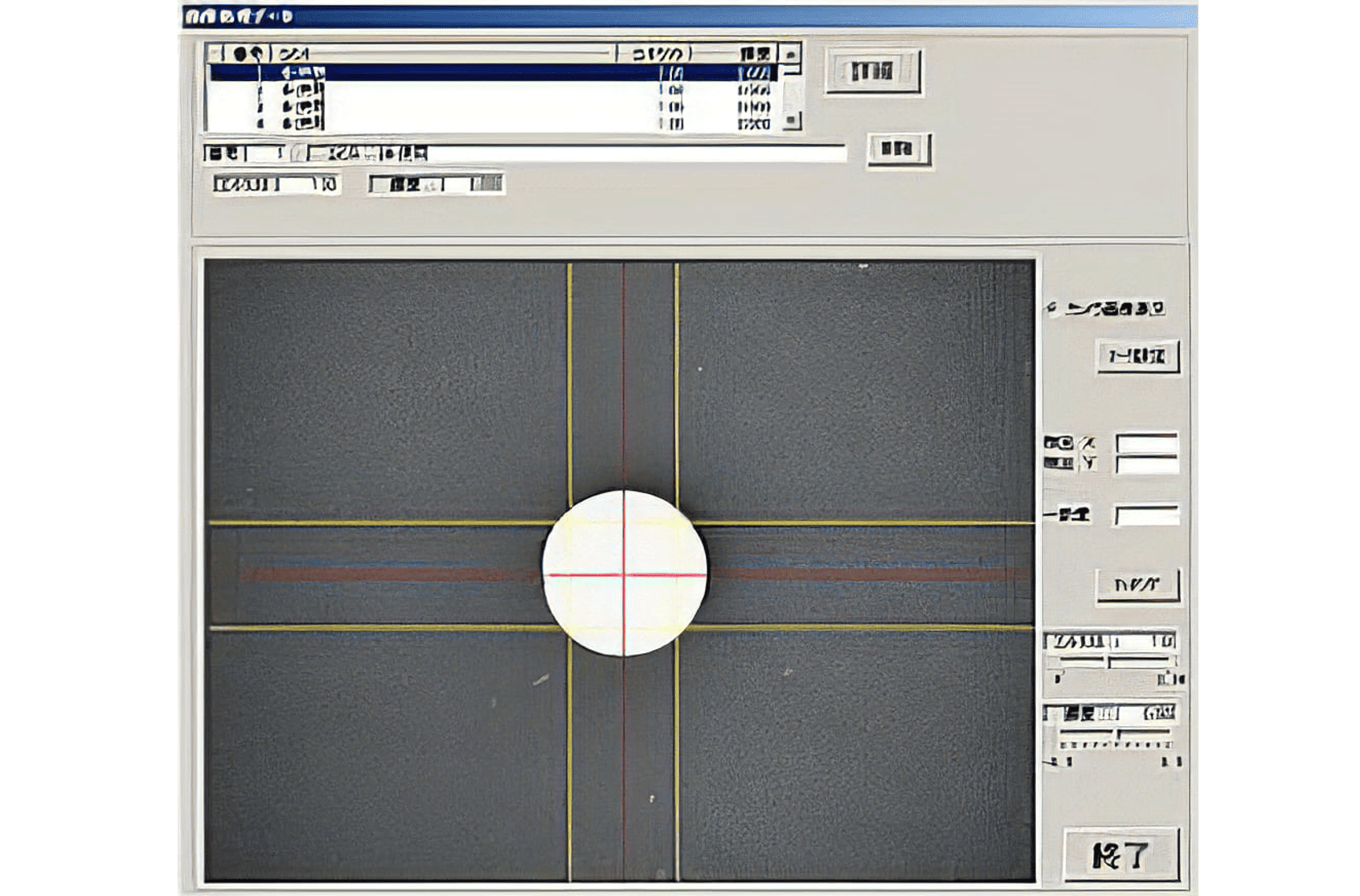

画像認識を標準装備（CCDカメラ）
・更なる高精度切断が可能
・各種操作をPCにて操作可能
・エラー発生等はモニターにガイダンス表示あり
以下の方にお勧めです
- Vカット不要で切断したい
- 複雑なカットラインにも対応できる分割機がほしい
- 高密度実装された基板も部品を傷つけずに切断したい
- 基板の反りや割れを最小限にしたい
- 多数個取りの基板、精密基板などを切断したい
- 加工中の粉塵をしっかり除去し、清潔な環境を保ちたい
- オペレーターの習熟度に関係なく安定稼働させたい
- 厚みや形状の異なるさまざまな基板を分割したい
- 水を使わないダイサーを採用したい
- 使いやすいソフトの分割機を探している
基本仕様
| 最大ワークサイズ | 200mm×150mm |
|---|---|
| 板厚 | Max.2mm |
| 切断部 X軸 | 移動範囲 370mm 移動速度 500mm/sec スケール分解能 0.001mm 繰り返し精度 ±0.01mm |
| 切断部 Y軸 | 移動範囲 350mm 移動速度 500mm/sec 切削速度 1～200mm/sec スケール分解能 0.001mm 繰り返し精度 ±0.01mm |
| 切断部 Ｚ軸 | 移動範囲 27mm 移動速度 1～50mm/sec スケール分解能 0.001mm 繰り返し精度 ±0.01mm |
| 切断部 θ軸 | 最大回転角度 100° 繰り返し精度 ±3 |
| 切断部 R軸 | 定格出力 90W 最大回転数 ～13,000rpm |
| ブレード | 外形×内径 φ75mm×40mm 厚み ｔ0.1～0.5mm |
| 電源 | φ3 AC200V 50/60Hz |
| 最大消費電力 | 4KVA |
| エアー供給圧 | 0.5～0.7MPa |
| エア消費量 | 300L/min (A.N.R) |
| 除電機能 | AC高周波式ファンType |
| 機械サイズ | W800mm×D1210mm×H1300mm（モニタ除く） |
| 機械重量 | 約700kg |
| 集塵機（出力） | 0.75KW |
