基板分割機
乾式スライサー式分割機
乾式スライサー式分割機
SAM-CT34NSL
高剛性・高精度切断
ヒューマンエラーの防止を完全実現
- 低ストレスかつ安全な切断（V溝なしの切断も可能）
- ハイパワーの集塵システムを搭載したオールインワン構造
- 基板パレットなしで切断可能
- タッチパネルによるプログラム作成が可能
- カメラによる切断ラインもタッチパネル画面で確認可能
- 新開発のブレードを採用
- 紙フェノール基板（300mm/sec）、アルミ基板にも対応
特長
FEATURES01
低ストレスかつ安全な切断
・高速回転のブレードを採用
・ストレスなく安全にシャープな切断面を実現
FEATURES02

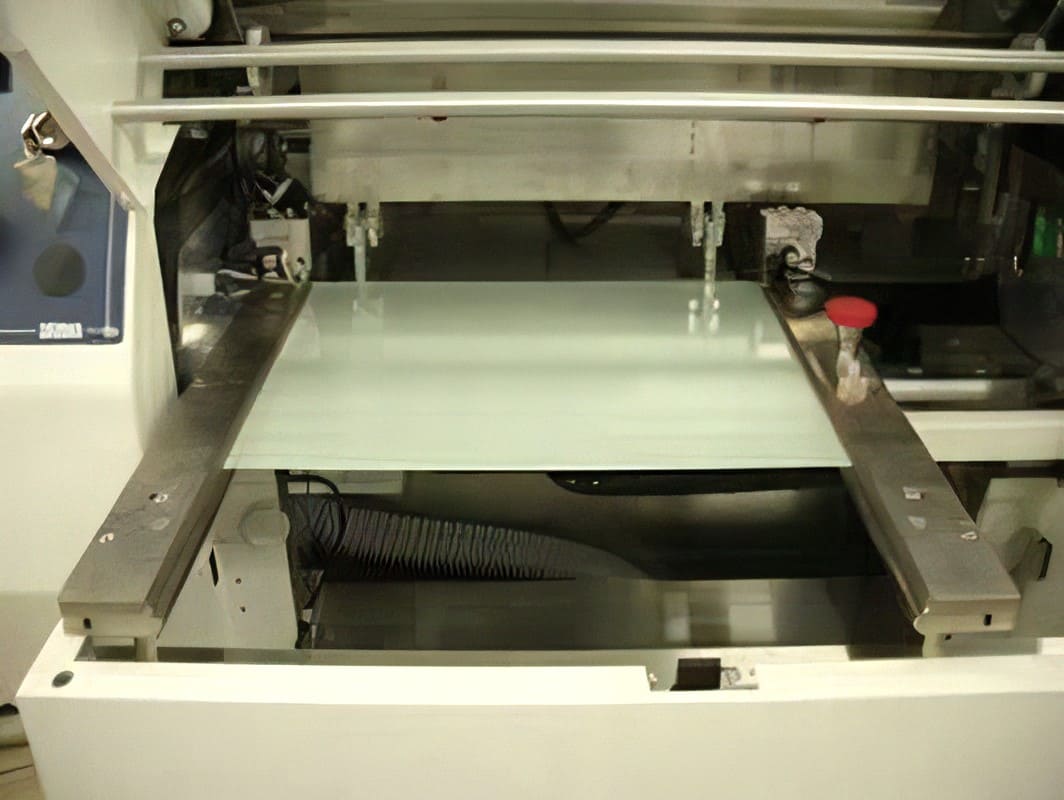

基板パレットなしで切断可能
・基板単体での切断を実現可能
・治具のランニングコストを抑えることが可能
※形状によってはパレットを必要とするケースもございます。
FEATURES03

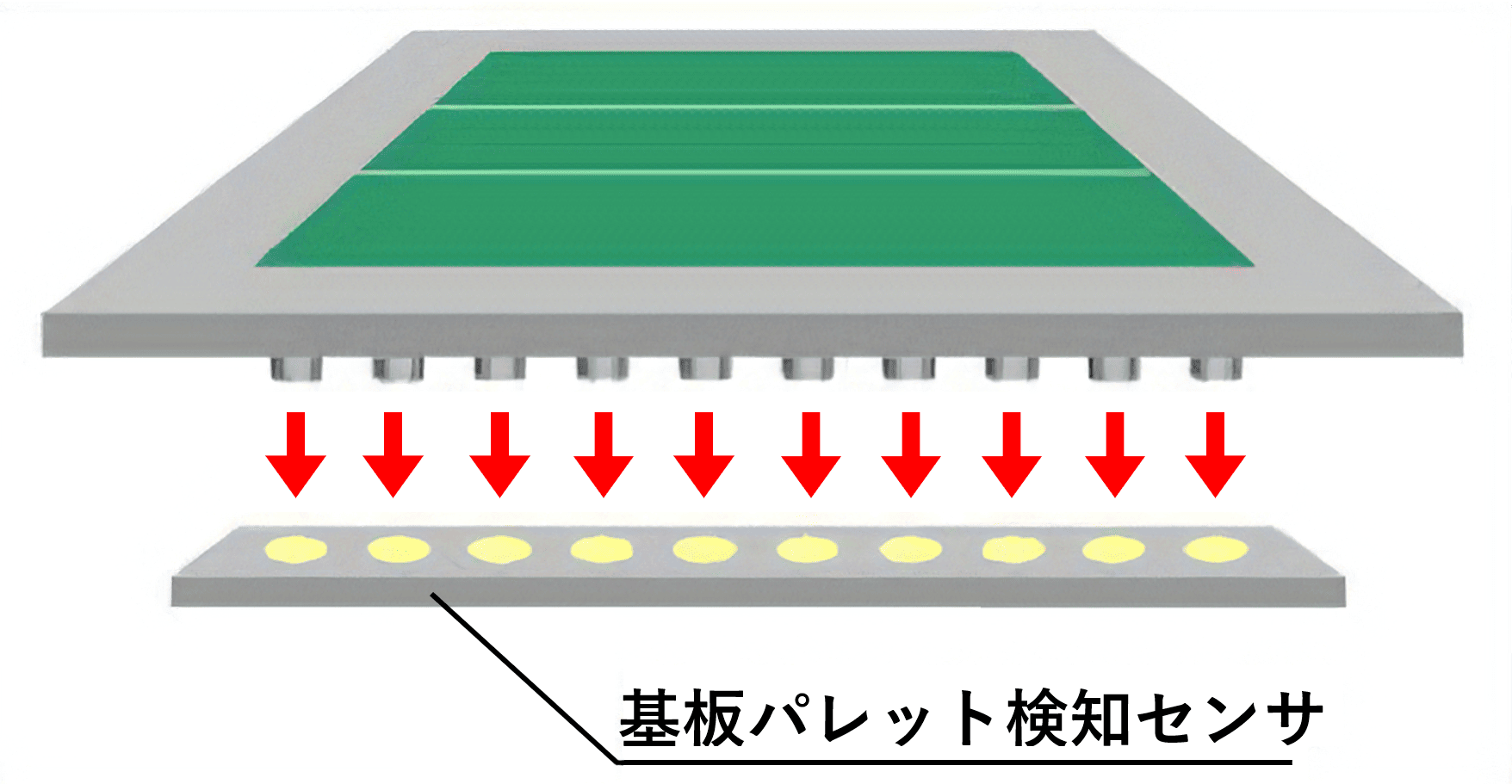

基板パレットを検知可能
・選択プログラムと一致しているかを確認可能（オプション）
以下の方にお勧めです
- 狭い作業スペースで基板分割作業を行いたい
- 人手が不足している中でも安定した分割品質を維持したい
- 高密度かつ小型基板をきれいにカットしたい
- 多品種少量の分割対応を柔軟に行いたい
- 社内で分割工程まで完結させたい
- 実装済みの基板を安全に分割したい
- 切断時のストレスや反りを最小限に抑えたい
- 粉塵や切削くずを最小限に抑えたい
- 新人でも安全に扱える装置を探している
- 将来的な量産にも柔軟に対応できる設備を選びたい
基本仕様
| 対象基板 | 最大ワークサイズ：330mm×400mm（最大幅）、t=0.5～2.0mm 材質：FR4、FR1、CEM3 等 部品高さ制限：基板上面50mm (基板厚み含む)、基板下面10mm |
|---|---|
| Ｘ軸 | モーター種類：ステッピングモーター 切断速度：最大300mm/sec. 移動速度（戻り）：300mm/sec. |
| Ｙ軸 | モーター種類：ステッピングモーター ワーク送り速度：90mm/sec. 移動速度（戻り）200mm/sec. 繰り返し位置決め精度：±0.03mm |
| Ｚ軸 | 駆動方式：エアーシリンダ |
| 駆動方式 エアーシリンダ | モーター種類：インバータ駆動式インダクションモーター Ｒ軸回転数（標準）：5,700rpm |
| 刃物 | GC砥石：外径123mm、内径40mm、t0.2～0.5mm（0.3標準） 基板チップソー：外径123mm、内径40mm、t0.5mm |
| 基板保持 | 基板単体：メカチャック及びスライドレールにて保持 基板パレット（治具）：パレット上で位置決め |
| 切断データの作成 | タッチパネル：カラー 5.7インチ 入力方法：数値ティーチング 登録数：100 |
| 本体仕様 | 電源：単相、AC100V、50/60Hz 最大消費電力：300VA（集塵機含まず） エアー供給圧：0.4～0.5MPa(無給油) エアー消費量：約70ℓ/min. 本体サイズ：W740mm×D920mm×H1260mm 本体重量：200kg |
| 集塵機 | 単層、AC100V、50/60Hz、1,000W |
| オプション仕様 | 切断ライン確認用カメラ：CCDカメラ（34万画素） シグナルタワー：3色灯 基板パレット検知センサ：増設ユニット無：100プログラム、増設ユニット有：300プログラム ブラシユニット：羊毛ブラシ、導電性ブラシ |
